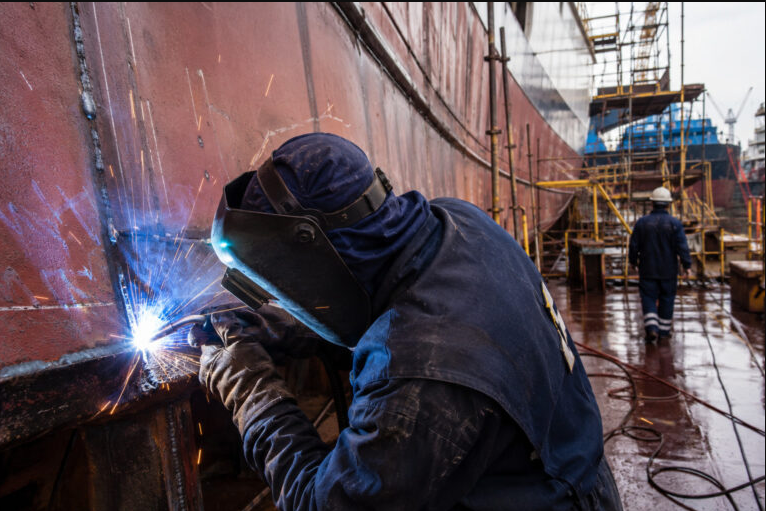

Сварка — основа судостроения и судоремонта. От качества сварных соединений напрямую зависит прочность корпуса, герметичность трубопроводов и безопасность всего судна. При этом оборудование на верфях и в доках работает в условиях, далёких от идеальных: повышенная влажность, солевой туман, вибрация, ограниченное пространство отсеков и нестабильное питание от судовой сети. Именно поэтому выбор источника сварочного тока становится не формальностью, а инженерной задачей.
Среди традиционных источников питания, которые до сих пор массово применяются в судостроении и судоремонте, особое место занимают сварочные трансформаторы и сварочные выпрямители. Рассмотрим каждый тип подробнее.
Сварочные трансформаторы: простота и надёжность
Сварочный трансформатор — это понижающий трансформатор, который преобразует сетевое напряжение до безопасных сварочных значений (обычно 40–70 В) и обеспечивает регулирование сварочного тока. Работает он на переменном токе, а необходимую для ручной дуговой сварки крутопадающую вольт-амперную характеристику формирует за счёт подвижных обмоток или магнитного шунта.
Ключевые особенности трансформаторов:
-
Простая и ремонтопригодная конструкция. Минимум электроники, что упрощает обслуживание в судовых мастерских.
-
Высокий КПД — до 90 %.
-
Доступная стоимость по сравнению с выпрямителями и инверторами.
-
Невысокие требования к квалификации сварщика при выполнении простых швов.
Однако у трансформаторов есть и ограничения, которые критичны именно в судостроении. Сварка ведётся на переменном токе, дуга менее стабильна, возможны обрывы при переходе тока через ноль. Аппараты громоздкие и тяжёлые, что затрудняет работу в отсеках. Кроме того, они чувствительны к просадкам напряжения в судовой сети, а качество шва на переменном токе уступает сварке на постоянном.
Сварочные выпрямители: стабильная дуга и качественный шов
Сварочный выпрямитель — это источник питания, который преобразует переменный ток сети в постоянный сварочный ток. Конструктивно он объединяет трансформатор и блок выпрямления на полупроводниковых элементах, а регулирование тока может осуществляться как ступенчато, так и плавно.
Преимущества выпрямителей, значимые для судостроения и судоремонта:
-
Постоянный ток обеспечивает более стабильное горение дуги без характерных для переменного тока пауз. Это даёт ровный, плотный шов с минимальным разбрызгиванием.
-
Возможность работы на малых токах — критично для сварки тонколистовых конструкций, надстроек, трубопроводов.
-
Универсальность. Выпрямители применяются не только для ручной дуговой сварки (MMA), но и для аргонодуговой сварки (TIG) и плазменной резки.
-
Лучшая управляемость сварочной ванной за счёт жёсткой или падающей вольт-амперной характеристики в зависимости от задачи.
Как и трансформаторы, выпрямители уступают современным инверторам по массе и габаритам, но выигрывают у них в ремонтопригодности и устойчивости к жёстким условиям эксплуатации. В судоремонтных цехах, где оборудование работает в режиме интенсивной нагрузки, это преимущество становится решающим.
Что выбрать: сравнение для задач судостроения и судоремонта
| Критерий | Сварочный трансформатор | Сварочный выпрямитель |
|---|---|---|
| Род тока | Переменный | Постоянный |
| Стабильность дуги | Ниже | Выше |
| Качество шва | Удовлетворительное | Высокое |
| Габариты и масса | Большие | Меньше, чем у трансформатора |
| Чувствительность к просадкам сети | Высокая | Средняя |
| Ремонтопригодность | Высокая | Высокая |
| Стоимость | Ниже | Средняя |
Для черновых прихваток и простых конструкций из малоуглеродистых сталей в доке или на стапеле трансформатор может оставаться экономически оправданным решением. Но там, где требуется качественный шов, работа с легированными сталями, алюминием или тонким металлом, выпрямитель становится безальтернативным выбором.
Особенности эксплуатации на судах и в судоремонте
Судовое сварочное оборудование подвергается воздействию агрессивной среды — солёной воды, влажности, вибрации. Поэтому при подборе выпрямителя или трансформатора для верфи или ремонтного предприятия необходимо учитывать:
-
Класс защиты корпуса. Оборудование должно быть устойчиво к коррозии и механическим повреждениям.
-
Мобильность. Работа в машинных отделениях, танках и узких коридорах требует компактных аппаратов, которые можно перемещать вручную.
-
Стабильность при колебаниях напряжения. Судовая сеть далека от идеальной, и источник питания должен сохранять рабочие параметры даже при просадках.
-
Возможность работы от автономного источника. В открытом море или на удалённых объектах выпрямитель может питаться от судового дизель-генератора.
Эти требования распространяются как на трансформаторы, так и на выпрямители, но для выпрямителей добавляется фактор охлаждения силовых полупроводников: в замкнутых отсеках с высокой температурой важно предусмотреть эффективный отвод тепла.
На что обратить внимание при выборе
Подбирая сварочный выпрямитель или трансформатор для судостроительного или судоремонтного предприятия, стоит отталкиваться от следующих параметров:
-
Диапазон сварочного тока. Для ручной дуговой сварки в судостроении обычно востребованы источники на 300–500 А и выше, особенно при работе с толстолистовым металлом.
-
Продолжительность включения (ПВ). Режим работы на верфи — интенсивный, поэтому лучше выбирать аппараты с ПВ не ниже 60 %.
-
Род тока и вид сварки. Если планируется TIG или плазменная резка, выпрямитель предпочтительнее.
-
Условия эксплуатации. Для работы на открытой палубе или в доке важна защита от влаги и пыли.
-
Сервисная поддержка. Ремонтопригодность и доступность запасных частей напрямую влияют на простои.
Заключение
Сварочные трансформаторы и выпрямители остаются востребованным классом оборудования в судостроении и судоремонте. Трансформаторы выигрывают там, где важны простота, низкая цена и неприхотливость. Выпрямители обеспечивают более высокое качество сварного шва, стабильную дугу и универсальность, что делает их оптимальным выбором для ответственных конструкций и ремонтных работ в сложных условиях.
ООО «ИНКАМ» поставляет судовое сварочное оборудование, включая сварочные трансформаторы и выпрямители, ориентируясь на реальные задачи верфей и ремонтных предприятий. Мы помогаем подобрать источник питания под конкретный технологический процесс, условия эксплуатации и требования к качеству сварных соединений.
