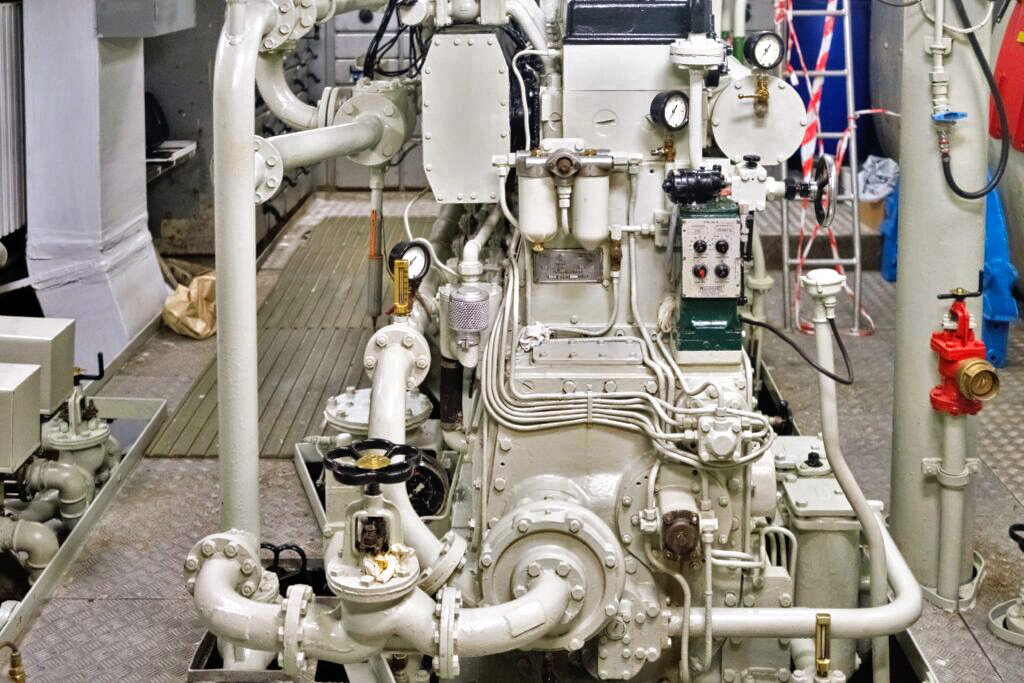

Конденсатные судовые насосы — критически важный элемент судовых энергетических установок. Они обеспечивают отвод конденсата из главных и вспомогательных конденсаторов, возвращая его в цикл парогенераторов. От надежности этих насосов напрямую зависит эффективность работы всей паротурбинной установки и безопасность судна.
Что такое конденсатный судовой насос и зачем он нужен
Конденсатный насос предназначен для удаления конденсата из конденсатора и подачи его в деаэратор или к питательному насосу в зависимости от принятой схемы питания парогенераторов. В судовых условиях он работает в составе конденсатно-питательной системы, которая обеспечивает непрерывный замкнутый цикл «пар — конденсат — питательная вода».
Основные функции конденсатного насоса:
-
Откачка конденсата из главного и вспомогательного конденсаторов.
-
Поддержание необходимого уровня в конденсатосборнике.
-
Подача конденсата на деаэрацию и далее в систему питания котла.
-
Обеспечение охлаждения вспомогательного оборудования (в некоторых схемах конденсат используется как охлаждающая среда).
Без стабильной работы конденсатных насосов невозможно нормальное функционирование паротурбинной установки, поэтому к их надежности и ремонтопригодности предъявляются повышенные требования.
Принцип работы и конструктивные особенности
Большинство судовых конденсатных насосов — центробежные. Они создают напор за счет центробежной силы, возникающей при вращении рабочего колеса. Конденсатные насосы часто выполняют двух- или трехступенчатыми, работающими в основном с постоянной частотой вращения. Такая конструкция позволяет обеспечить требуемый напор при работе с жидкостью, близкой к температуре насыщения, и избежать кавитации.
Ключевые элементы центробежного конденсатного насоса:
-
Корпус — защищает рабочие органы и направляет поток.
-
Рабочее колесо — создает напор и перемещает конденсат.
-
Вал — передает вращение от электродвигателя.
-
Подшипники — обеспечивают плавное вращение вала.
-
Уплотнения — предотвращают утечки конденсата.
-
Арматура — регулирует поток (задвижки, клапаны).
Особенность конденсатных насосов — работа с жидкостью при низком давлении на входе (высокая вероятность кавитации), поэтому их первые ступени часто имеют специальную конструкцию рабочего колеса, улучшающую всасывающую способность.
Классификация конденсатных насосов
Судовые конденсатные насосы классифицируются по нескольким признакам.
По ориентации вала:
-
Горизонтальные (НЦКГ) — наиболее распространенный тип. Удобны в обслуживании, применяются в машинных отделениях с достаточным пространством.
-
Вертикальные (НЦКВ) — экономит место, часто используются на судах с ограниченным пространством машинного отделения.
По типу привода:
-
Электрические — самый распространенный вариант, отличается простотой управления и обслуживания.
-
Паровые — применяются на судах с паротурбинной установкой.
По температуре перекачиваемого конденсата:
-
Стандартное исполнение — конденсат с температурой до +45 °C.
-
С индексом «Б» — конденсат с температурой до +110 °C.
Типовые серии: НЦКВ (насос центробежный конденсатный вертикальный) и НЦКГ (насос центробежный конденсатный горизонтальный). В обозначении, например НЦКВ-6/40, цифры означают подачу (6 м³/ч) и напор (40 м).
Технические характеристики и критерии выбора
При подборе конденсатного насоса для конкретного судна необходимо учитывать следующие параметры:
-
Подача — объем конденсата, который насос перекачивает в единицу времени (м³/ч). Для судовых конденсатных насосов типовые значения: 4, 6,3, 25, 35 м³/ч.
-
Напор — высота подъема жидкости (м). Типовые значения: 25, 40, 60 м.
-
Температура перекачиваемой среды — от +45 °C до +110 °C (для исполнения «Б»).
-
Частота вращения — обычно 2900–3000 об/мин.
-
Мощность электродвигателя — подбирается под требуемые подачу и напор.
-
Кавитационный запас — критически важен для конденсатных насосов, работающих при низком давлении на входе.
Компания ООО «Инкам» (Санкт-Петербург) предлагает подбор насоса под конкретные параметры судна: производительность — до 2000 м³/ч, напор — до 250 м, температура среды — от -30 °C до +180 °C. Это позволяет закрыть потребности не только по конденсатным, но и по другим типам судовых насосов в рамках единого комплексного решения.
Установка и монтаж
Правильный монтаж конденсатного насоса — залог его долговечной и безаварийной работы. Основные требования:
-
Насосный агрегат монтируется на прочный фундамент, жестко связанный с корпусом судна.
-
Крайне важна точная центровка валов насоса и приводного двигателя — малейшее смещение приводит к повышенному износу подшипников и уплотнений.
-
Место установки должно обеспечивать свободный доступ для технического обслуживания и ремонта.
-
Всасывающая линия должна быть как можно короче, с минимальным количеством изгибов и постоянным уклоном в сторону насоса.
-
На всасывающем трубопроводе устанавливается фильтр-грязевик, на напорном — запорный и невозвратно-запорный клапаны.
Все работы по монтажу должны соответствовать требованиям классификационного общества и правилам технической эксплуатации судового оборудования.
Эксплуатация и техническое обслуживание
Конденсатные насосы требуют регулярного технического обслуживания, включающего:
-
Контроль уровня масла в подшипниках.
-
Проверку состояния уплотнений.
-
Очистку фильтров.
-
Контроль работоспособности питательных и конденсатных насосов котлов.
-
Ремонт или замену изношенных деталей.
При появлении признаков неисправности (падение подачи, вибрация, шум, перегрев подшипников) необходимо незамедлительно провести дефектацию и ремонт. Своевременное обслуживание позволяет избежать аварийных остановок судна и дорогостоящего ремонта.
Ремонт и запасные части
Ремонт конденсатных насосов включает:
-
Дефектацию деталей (рабочего колеса, вала, уплотнений, подшипников).
-
Замену изношенных элементов.
-
Восстановление посадочных мест и центровку.
-
Проверку и настройку арматуры.
Для выполнения ремонта требуются оригинальные или совместимые запасные части. Компания «Инкам» поставляет не только насосы, но и комплектующие к ним, а также оказывает услуги по подбору и адаптации оборудования под конкретный проект.
Поставка конденсатных насосов компанией «Инкам»
ООО «Инкам» — петербургская компания, специализирующаяся на комплексном оснащении флота. С 2017 года реализованы десятки проектов для морских и речных судов. Компания выступает единым центром компетенций при подборе и поставке судовых насосов от ведущих мировых и отечественных производителей.
Преимущества работы с «Инкам»:
-
Комплексный подход — поставка не отдельных насосов, а готовых решений, включающих подбор, поставку, установку и обслуживание.
-
Широкий ассортимент — конденсатные насосы типов НЦКВ, НЦКГ, а также другие типы судовых насосов.
-
Подбор под параметры судна — производительность до 2000 м³/ч, напор до 250 м, температура от -30 °C до +180 °C.
-
Гарантия совместимости — все оборудование поставляется с гарантией и проходит проверку на совместимость.
-
Доставка по всей России — со склада в Санкт-Петербурге.
Если вы не нашли нужный насос в каталоге, специалисты «Инкам» подготовят коммерческое предложение по индивидуальному запросу.
