Правильный подбор судового электродвигателя — это не просто формальность при проектировании. От него напрямую зависят топливная экономичность судна, ресурс дизель-генераторов, надежность палубных механизмов и безопасность экипажа. В условиях изолированной судовой электросети ошибка в расчетах мощности может привести к просадкам напряжения при пуске тяжелых потребителей, перегрузке генераторов и, как следствие, к внеплановым простоям.
Особенности судовой электросети, которые влияют на выбор двигателя
Любое судно — это автономная энергосистема, источником электроэнергии в которой выступают один или несколько судовых дизель-генераторов. В отличие от наземных промышленных объектов, подключенных к мощной национальной сети, судовая сеть имеет строго ограниченную мощность, сопоставимую с суммарной мощностью всех потребителей на борту. Любое резкое изменение нагрузки — например, одновременный пуск нескольких лебедок или насосов — немедленно сказывается на работе всей системы.
Именно поэтому при подборе электродвигателя недостаточно знать только его номинальную мощность. Необходимо учитывать пусковые токи, характер нагрузки и режим работы механизма. Современные решения, такие как частотно-регулируемые приводы (ЧРП), позволяют сгладить эти пиковые нагрузки и существенно снизить энергопотребление, но их применение требует отдельного расчета и совместимости с выбранным двигателем.
Как рассчитать энергопотребление судового электродвигателя

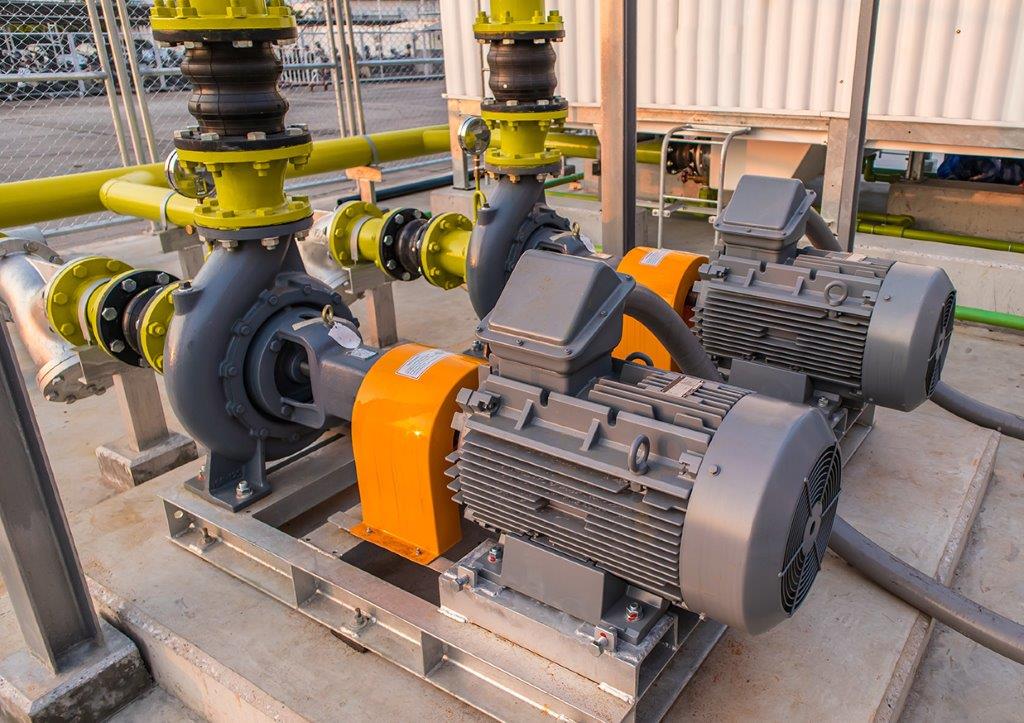

Расчет энергопотребления начинается с определения механической мощности, которую должен развивать двигатель для привода конкретного механизма. Для судовых насосов, вентиляторов и компрессоров эта мощность зависит от подачи, напора и КПД самого механизма. Для грузоподъемных устройств — от массы груза, скорости подъема и передаточного отношения. Для гребных электродвигателей — от упорного давления и скорости движения судна.
После определения механической мощности рассчитывается потребляемая электрическая мощность с учетом КПД двигателя и коэффициента мощности (cos φ):
P_эл = P_мех / (η × cos φ)
Однако на судне двигатель почти никогда не работает в номинальном режиме постоянно. Поэтому ключевым параметром становится коэффициент загрузки — отношение фактической мощности потребителя в данном режиме к его номинальной мощности. Для разных механизмов этот коэффициент существенно различается: для рулевого устройства в режиме удержания курса он может составлять всего 0,2–0,3, тогда как для насосов системы охлаждения в ходовом режиме — приближаться к 1,0.
При циклической нагрузке, характерной для лебедок и кранов, расчет мощности выполняется методом последовательных приближений: сначала определяется среднеквадратичная мощность за цикл, затем выбирается двигатель, и только после этого строится уточненная нагрузочная диаграмма.
Отдельного внимания заслуживает режим работы двигателя. Судовые электродвигатели могут работать в продолжительном режиме (насосы, вентиляторы), кратковременном (шпили, брашпили) или повторно-кратковременном (грузовые лебедки). Для каждого режима существуют свои методы проверки выбранного двигателя по нагреву и перегрузочной способности.
Критерии подбора судового электродвигателя
Подбор двигателя не сводится к выбору мощности по каталогу. Необходимо учесть целый ряд факторов, которые в совокупности определяют надежность и долговечность привода в морских условиях.
-
Мощность и частота вращения. Расчетная мощность должна соответствовать характеру нагрузки механизма. Выбираемый из каталога двигатель должен иметь частоту вращения, соответствующую частоте вращения приводимого механизма — либо напрямую, либо через передаточное устройство.
-
Степень защиты и климатическое исполнение. Судовые двигатели работают в условиях повышенной влажности, солевого тумана, вибрации и нередко — в агрессивной среде машинного отделения. Степень защиты должна соответствовать месту установки: для палубных механизмов требуется не ниже IP56, для двигателей в машинном отделении — с учетом возможных проливов и повышенной температуры.
-
Совместимость с частотным регулированием. Если планируется использование ЧРП для управления скоростью механизма, двигатель должен быть рассчитан на работу с преобразователем частоты. Это включает в себя изоляцию обмоток, рассчитанную на импульсные перенапряжения, и систему охлаждения, эффективную при пониженных оборотах.
-
Пусковые характеристики. В изолированной судовой сети прямой пуск мощного двигателя вызывает просадку напряжения, которая может нарушить работу навигационного оборудования и систем автоматики. Применение ЧРП снижает пусковые токи и устраняет эту проблему. Если ЧРП не используется, необходимо проверить возможность прямого пуска расчетом динамики изменения напряжения в сети.
Энергоэффективность: как снизить потребление без потери производительности
Значительная часть судовых механизмов — насосы, вентиляторы, компрессоры — в течение длительного времени работает в режимах, далеких от оптимальных. Традиционные решения с дросселированием или перепуском избыточного потока приводят к тому, что двигатель продолжает потреблять полную мощность, даже когда фактическая потребность в производительности снижена.
Применение частотно-регулируемого привода позволяет согласовать производительность механизма с реальными потребностями. Снижение частоты вращения двигателя всего на 20% уменьшает потребление электроэнергии примерно на 50%. Для судов с длительными переходами это дает ощутимую экономию топлива и увеличение ресурса дизель-генераторов.
Компания «Инкам» поставляет ЧРП с встроенными ЭМС-фильтрами, которые обеспечивают защиту судового электрооборудования от помех и соответствие требованиям электромагнитной совместимости в изолированных сетях. Это особенно важно при модернизации существующих судов, где замена двигателей не планируется, а требуется только оптимизация режимов их работы.
Практические рекомендации и типичные ошибки
Ошибка 1: выбор двигателя по мощности механизма без учета режима работы. Двигатель, рассчитанный на продолжительный режим, может перегреваться при повторно-кратковременной нагрузке с частыми пусками, и наоборот — двигатель кратковременного режима будет недогружен и работать с низким КПД в длительном режиме.
Ошибка 2: игнорирование пусковых токов. В судовой сети ограниченной мощности прямой пуск двигателя мощностью более 10–15% от мощности генератора может вызвать недопустимую просадку напряжения.
Ошибка 3: отсутствие запаса по мощности. Небольшой запас (10–15%) необходим для компенсации отклонений реальных условий эксплуатации от расчетных, но чрезмерный запас ведет к работе двигателя с низким коэффициентом загрузки и падению КПД.
Рекомендация. При подборе электродвигателя для ответственных механизмов целесообразно выполнить проверку выбранного варианта по нагреву и перегрузочной способности, а для механизмов с частыми пусками — оценить влияние на судовую сеть. Специалисты «Инкам» выполняют такой анализ в рамках комплексного подбора оборудования, учитывая не только параметры самого двигателя, но и характеристики судовой электростанции, режимы работы потребителей и перспективы модернизации.
Заключение
Расчет энергопотребления и подбор судового электродвигателя — задача, которая требует учета множества взаимосвязанных факторов: от характеристик механизма до особенностей судовой электросети. Компания ООО «Инкам» (Санкт-Петербург) с 2017 года реализует комплексные решения для судостроения и судоремонта, обеспечивая подбор, поставку и интеграцию оборудования в соответствии с международными стандартами качества. Если вы проектируете новое судно или модернизируете существующее, наши специалисты помогут подобрать электродвигатели и системы управления, которые обеспечат надежную работу механизмов и оптимальное энергопотребление.
Свяжитесь с нашими специалистами по адресу info@inkam.navy или по телефону, указанному на сайте, чтобы обсудить ваш проект.
