При оснащении причала или палубы судна перед проектировщиками и судовладельцами неизбежно встает вопрос выбора между кнехтом и тумбой. Эти элементы швартовного устройства часто воспринимаются как синонимы, однако между ними существует принципиальная разница, влияющая на технологию швартовки, распределение нагрузок и способ монтажа.
Что такое кнехт и тумба: терминологическая ясность
В профессиональной среде под кнехтом понимают парное швартовное устройство, состоящее из двух вертикальных тумб, объединенных общим основанием. Такая конструкция позволяет заводить трос «восьмеркой» между рогами, что обеспечивает надежную фиксацию при переменных нагрузках и удобство регулировки натяжения. Кнехты могут быть прямыми (две тумбы без перемычки) или крестовыми (с горизонтальной жесткой связью между тумбами).
Тумба (в швартовном контексте часто называемая битенгом) — это массивная одиночная опора, вокруг которой трос обматывается несколькими шлагами. Битенг конструктивно проще и занимает меньше места, однако менее универсален при одновременной работе с несколькими швартовами. В каталоге компании «Инкам» представлены именно двойные кнехты как основной элемент для надежной фиксации судна у причала, при этом в ассортименте швартовного оборудования также присутствуют швартовные тумбы, роульсы и киповые планки.
Конструктивные отличия
Кнехт представляет собой литую или сварную конструкцию из двух тумб на общем основании. Форма рогов может быть цилиндрической, конической или с утолщением-шляпкой, препятствующим соскальзыванию троса вверх. В зависимости от стандарта кнехты выпускаются с гладкими или рифлеными поверхностями, а также с приливами для фиксации нижних шлагов.
Тумба (битенг) — это одиночный вертикальный столб, часто с горизонтальными выступами (цапфами) для удобства швартовки. Битенги применяются преимущественно на судах для буксировки или на небольших причалах, где не требуется работа с несколькими тросами одновременно.
Ключевое отличие с точки зрения эксплуатации: кнехт позволяет быстро заводить и отдавать канаты, а также регулировать их натяжение за счет перекидывания через две опоры, тогда как на тумбе трос фиксируется обмоткой, что требует больше времени на перешвартовку.
Материалы и стандарты
Оба типа устройств изготавливаются из высокопрочных материалов, устойчивых к коррозии в морской среде. Компания «Инкам» поставляет кнехты, произведенные в соответствии с международными стандартами ISO 13795-2012 и JIS F2001-1995. Для производства используется высокопрочный чугун или литая сталь, а для защиты от агрессивного воздействия соли и влаги применяются специализированные защитные покрытия. Вся продукция соответствует отраслевым стандартам, включая ГОСТ, и может иметь одобрение Российского морского регистра судоходства (РМРС) и других классификационных обществ.
Способы крепления: сварка или болты
Способ монтажа кнехтов и тумб зависит от материала основания (палуба судна или причальная стенка), расчетных нагрузок и требований классификационного общества.
Крепление кнехтов осуществляется двумя основными методами:
-
Сварное соединение — основание кнехта приваривается к стальному настилу палубы или к закладной пластине. В технических характеристиках кнехтов, представленных в каталоге «Инкам», указан параметр «длина сварной лапы», что подтверждает возможность применения сварного монтажа.
-
Болтовое крепление — через отверстия в основании кнехт фиксируется к фундаменту или причальной плите высокопрочными болтами. Количество и диаметр отверстий варьируются в зависимости от типоразмера: например, для кнехтов по ISO 13795-2012 предусмотрены параметры t, t1, t2, характеризующие толщины фланцев и расстояния под крепеж.

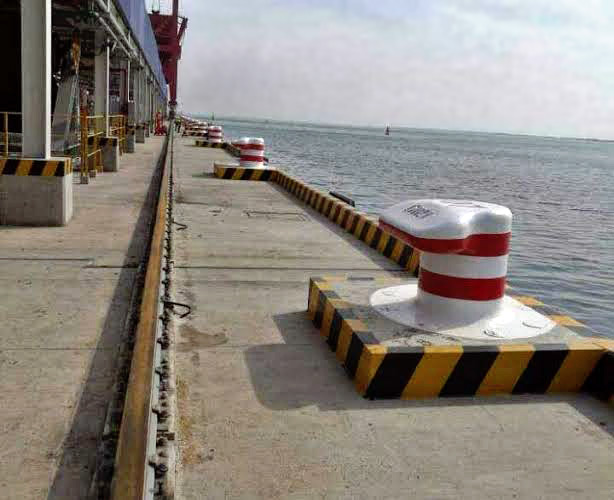

Крепление тумб (битенгов) также может выполняться сваркой или болтами, однако из-за одиночной опоры нагрузка на крепежные элементы распределяется иначе. Битенги часто пропускаются через палубу и крепятся к нижним конструкциям корпуса, что обеспечивает дополнительную жесткость. Для причальных тумб, устанавливаемых на бетонные или металлические основания, применяются анкерные болты или закладные детали.
Как выбрать: критерии для проектировщика
При подборе швартовного оборудования специалисты «Инкам» рекомендуют учитывать несколько ключевых параметров:
-
Водоизмещение и тип судна — от этого зависит требуемое разрывное усилие швартовных канатов и, соответственно, типоразмер кнехта.
-
Расчетные нагрузки — допустимая нагрузка на кнехт указывается в технических характеристиках (например, для кнехтов по ISO 13795-2012 она достигает нескольких сотен килоньютонов в зависимости от модели).
-
Условия эксплуатации — район плавания, ветровые и волновые нагрузки, возможность обледенения.
-
Требования классификационного общества — РМРС, RINA, DNV и других организаций, надзор которых распространяется на конкретный проект.
Для причалов с интенсивным движением судов и необходимостью работы с несколькими швартовами одновременно оптимальным решением являются двойные кнехты. Для небольших причалов, катеров и понтонов, где важна компактность, часто достаточно одиночной тумбы-битенга.
Решения компании «Инкам»
Компания «Инкам» предлагает комплексный подход к оснащению судов и причальных сооружений швартовным оборудованием. В каталоге представлены двойные швартовные кнехты, соответствующие стандартам ISO 13795-2012 и JIS F2001-1995, с полными техническими характеристиками, включая допустимые диаметры тросов, размеры и нагрузки. Помимо кнехтов, компания поставляет швартовные тумбы, роульсы, киповые планки, клюзы, а также шпили и лебедки, обеспечивая полное оснащение швартовного устройства.
Специалисты «Инкам» готовы провести детальный анализ потребностей заказчика, исходя из типа и назначения судна, его водоизмещения и района плавания, и подобрать оборудование, соответствующее расчетным нагрузкам и проектной документации. Вся продукция сопровождается сертификатами и может быть поставлена с одобрением РМРС и других классификационных обществ.
Для получения консультации по выбору кнехтов или тумб, а также для оформления заказа на комплексное оснащение проекта свяжитесь со специалистами компании «Инкам».
