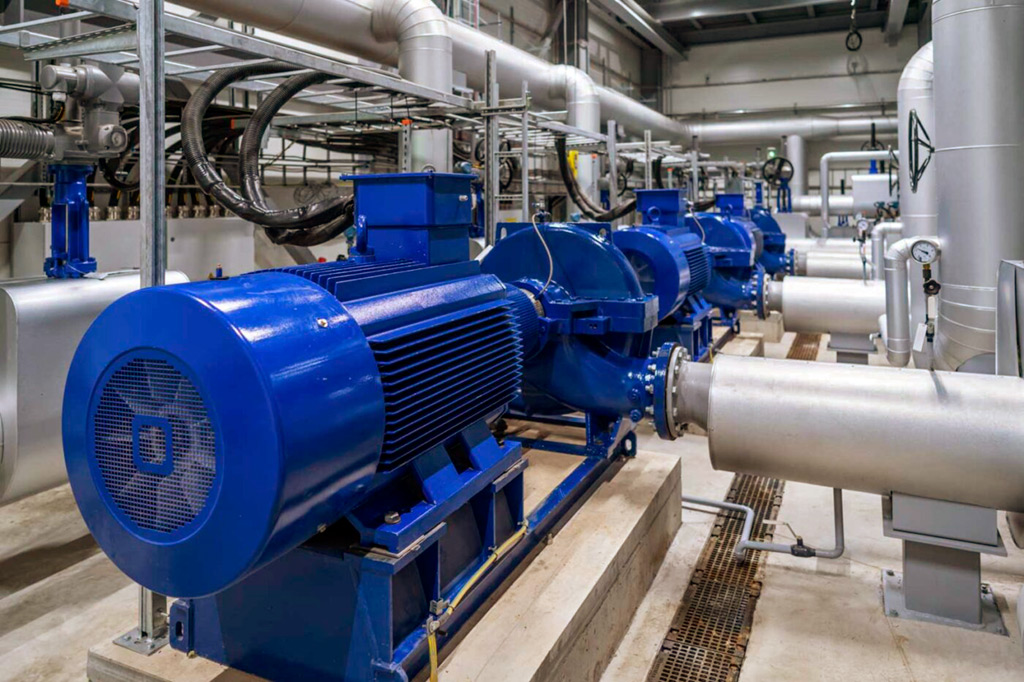

Надежность судовых систем напрямую зависит от корректного подбора насосного оборудования и правильного расчета условий его работы. Ошибки в определении высоты всасывания приводят к кавитации — образованию пузырьков пара в перекачиваемой жидкости, которые разрушают рабочее колесо, вызывают вибрацию и шум, снижают напор и подачу. Для судостроителей и судоремонтников расчет допустимой высоты всасывания и кавитационного запаса (NPSH) — обязательный этап проектирования любой насосной установки, будь то балластная, пожарная, осушительная или грузовая система. Компания «Инкам» (Санкт-Петербург) более семи лет поставляет комплексные решения для судостроения и судоремонта, включая судовые насосы различных типов.
Почему кавитация опасна для судовых насосов
Кавитация возникает, когда давление жидкости на входе в насос падает ниже давления ее насыщенных паров. В образующихся полостях (пузырьках) жидкость вскипает, а при попадании в зону повышенного давления пузырьки схлопываются, создавая локальные гидроудары с давлением в несколько тысяч атмосфер. Эти удары разрушают поверхность лопаток рабочего колеса, приводят к эрозии корпуса, увеличивают вибрацию и шум. Особенно критична кавитация для судовых центробежных насосов, работающих с забортной водой, топливом и маслами. В судовых условиях риск возрастает из-за переменных температур, качки, загрязнения трубопроводов и ограниченного пространства для размещения оборудования.
Ключевые понятия: NPSH и допустимая высота всасывания
NPSH (Net Positive Suction Head, надкавитационный напор) — это превышение полного давления жидкости на входе в насос над давлением ее насыщенных паров при данной температуре, выраженное в метрах столба жидкости. Различают две величины:
- NPSHa (доступный) — определяется системой: высотой расположения насоса, давлением в приемном резервуаре, потерями на трение во всасывающем трубопроводе и температурой жидкости.
- NPSHr (требуемый) — характеристика самого насоса, указываемая производителем; это минимальный напор, необходимый для работы без кавитации. Согласно ГОСТ Р 54806-2011, NPSHa должен превышать NPSHr минимум на 10%, но не менее чем на 0,5 м.
Допустимая высота всасывания — максимальное расстояние по вертикали от уровня жидкости в резервуаре до оси насоса, при котором обеспечивается бескавитационная работа. Она напрямую связана с NPSHa: чем выше температура жидкости и больше потери на трение, тем меньше допустимая высота.
Формулы для расчета
Доступный кавитационный запас рассчитывается по формуле:
NPSHa = (P₀ / ρg) + H_вс − (P_нп / ρg) − h_пот
где:
- P₀ — давление на свободную поверхность жидкости (для открытых резервуаров — атмосферное, для закрытых — избыточное);
- ρ — плотность жидкости;
- g — ускорение свободного падения;
- H_вс — геометрическая высота всасывания (разность отметок оси насоса и уровня жидкости; при работе «под заливом» величина положительная, при всасывании из нижнего резервуара — отрицательная);
- P_нп — давление насыщенных паров жидкости при рабочей температуре;
- h_пот — суммарные потери напора во всасывающем трубопроводе (местные сопротивления и трение).
Из этой формулы выводится допустимая высота всасывания:
H_вс.доп = (P₀ − P_нп) / ρg − NPSHr · K_зап − h_пот
где K_зап — коэффициент запаса (обычно 1,1–1,5 в зависимости от требований Регистра и условий эксплуатации). Для судовых систем, работающих с горячими жидкостями (тяжелое топливо, конденсат), P_нп резко возрастает, что требует либо заглубления насоса, либо создания подпора.
Требуемый NPSHr определяется по кавитационным характеристикам насоса, которые приводятся в паспорте. Если они отсутствуют, NPSHr можно оценить по формуле С.С. Руднева или через коэффициент быстроходности, но для ответственных судовых систем рекомендуется использовать заводские данные.
Факторы, влияющие на NPSHa в судовых условиях
- Температура перекачиваемой жидкости. С ростом температуры давление насыщенных паров увеличивается, а NPSHa снижается. Для забортной воды это некритично, но для топлива, масла или конденсата требуется особый контроль.
- Атмосферное давление и высота над уровнем моря. При работе в портах, расположенных высоко над уровнем моря, атмосферное давление падает, что уменьшает NPSHa.
- Потери на трение. Чем длиннее и извилистее всасывающий трубопровод, чем больше местных сопротивлений (клапаны, фильтры, колена), тем ниже NPSHa. Для судовых систем характерны компактные, но сложные трубопроводы, поэтому гидравлический расчет обязателен.
- Качка и крен. При крене уровень жидкости в резервуаре смещается, что может привести к оголению всасывающего патрубка и срыву работы насоса. В таких случаях применяют специальные приемные устройства или увеличивают заглубление.
- Загрязнение жидкости. Механические примеси увеличивают потери и могут создавать локальные зоны пониженного давления.
Требования стандартов и Российского морского регистра
Российский морской регистр судоходства (РМРС) предъявляет жесткие требования к насосным установкам. В частности, для насосов, обеспечивающих работу систем, критичных для безопасности судна (пожарные, балластные, осушительные), NPSHa должен превышать NPSHr с запасом не менее 0,5 м плюс дополнительный запас в зависимости от категории. ГОСТ Р 54806-2011 и ГОСТ Р 54805-2011 устанавливают методики испытаний и подтверждения NPSHr на чистой холодной воде, а также правила пересчета на реальные условия. При проектировании судовых систем необходимо руководствоваться не только этими стандартами, но и Правилами РМРС, которые могут содержать дополнительные ограничения по высоте всасывания для конкретных типов судов и районов плавания.
Практические рекомендации
- Выбирайте насос с минимально возможным NPSHr. Современные центробежные насосы, поставляемые «Инкам», имеют оптимизированную геометрию рабочего колеса, что снижает требуемый кавитационный запас. Например, для горизонтальных центробежных насосов NPSHr может составлять 2–4 м в зависимости от подачи.
- Проектируйте всасывающий трубопровод с минимальными потерями. Используйте трубы большого диаметра, избегайте резких поворотов и лишних сопротивлений. Установите фильтр грубой очистки перед насосом, но следите за его своевременной промывкой.
- Обеспечьте запас по высоте всасывания. Даже если расчет показывает, что NPSHa = NPSHr, всегда добавляйте запас 0,5–1 м на старение трубопровода, загрязнение и возможные отклонения в режимах работы.
- Применяйте насосы с работой «под заливом». Если конструкция судна позволяет, располагайте насос ниже уровня жидкости в резервуаре — это гарантированно исключает кавитацию.
- Учитывайте условия эксплуатации. Для судов, работающих в тропиках или в северных широтах, температура забортной воды меняется, что влияет на P_нп. Проверяйте расчет для экстремальных значений.
Заключение
Расчет допустимой высоты всасывания и кавитационного запаса — это не формальность, а основа надежной работы судовых насосов. Игнорирование этих параметров приводит к преждевременному выходу оборудования из строя, незапланированным докам и финансовым потерям. Компания «Инкам» предлагает полный спектр судовых насосов — от балластных и пожарных до грузовых и трюмных — и оказывает техническую поддержку на всех этапах: от подбора оборудования до проверки гидравлических расчетов. Обратитесь к нашим специалистам, чтобы подобрать насос с оптимальными характеристиками NPSH и обеспечить бескавитационную работу ваших судовых систем.
