Нормативная база: что нужно учитывать до начала работ
Судовое холодильное оборудование камбузного назначения — холодильные шкафы, морозильные камеры, льдогенераторы и витрины — подпадает под действие Правил Российского морского регистра судоходства (РМРС). Согласно части XII «Холодильные установки», монтаж механизмов, аппаратов и систем холодильного агента, а также монтаж систем охлаждающей воды и системы управления подлежат освидетельствованию Регистром. Это означает, что работы должны выполняться с соблюдением одобренной технической документации и под контролем уполномоченных лиц.
Кроме того, оборудование должно соответствовать ГОСТ Р 55179-2012 «Оборудование камбузное судовое. Общие технические условия» и СанПиН 2.1.2/2.2.1.2739-10 в части гигиенических требований к размещению. Для судов внутреннего плавания добавляются требования Российского речного регистра.
Международный стандарт ANSI/ASHRAE 26-2010 (R2020) задаёт минимальные общие требования к проектированию, монтажу и эксплуатации механического холодильного оборудования на судах, обеспечивая безопасную и надёжную работу систем.
Подготовка к монтажу: место, крепление и условия эксплуатации
Судовое холодильное оборудование работает в условиях, отличных от береговых: качка, вибрация, повышенная влажность и соляная атмосфера. Поэтому на этапе подготовки критично правильно выбрать место установки.

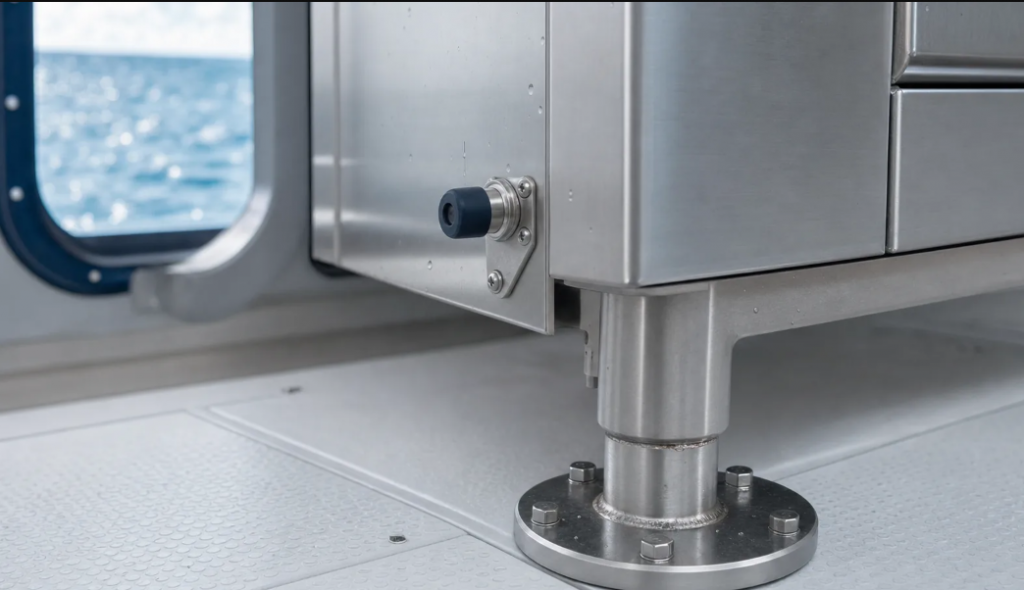

Компрессорно-конденсаторный агрегат обычно размещают в машинном отделении или специальном отсеке — там, где обеспечен доступ для обслуживания и достаточная вентиляция. Агрегат должен устанавливаться на горизонтальной поверхности и надёжно крепиться к судовым конструкциям. Крепления рассчитываются с учётом возможного крена и динамических нагрузок при качке. Недостаточное крепление — одна из самых распространённых причин падения оборудования в штормовых условиях.
Испаритель (охлаждающая батарея) в холодильном шкафу или морозильной камере размещается как можно выше — это улучшает естественную циркуляцию холодного воздуха. Для льдогенераторов и витрин учитываются требования производителя к зазорам для воздухообмена.
Все элементы системы должны сохранять работоспособность при температурах наружного воздуха до +40 °C и морской воды до +32 °C, как того требуют правила РМРС. Оборудование климатического исполнения М или Т по ГОСТ 15150 работоспособно в диапазоне от −30 °C до +55 °C при влажности до 95 %.
Монтаж: последовательность и ключевые операции
Монтаж судового холодильника включает несколько взаимосвязанных этапов.
Установка компрессорно-конденсаторного агрегата. Агрегат закрепляется на раме или кронштейнах, которые гасят вибрацию. Для морского исполнения используются антивибрационные опоры. После установки проверяется горизонтальность — перекос недопустим, так как он приводит к повышенному износу компрессора и шуму.
Монтаж испарителя и трубопроводов. Медные трубки прокладываются с учётом компенсации теплового расширения и вибрации. Все соединения выполняются пайкой или с помощью быстроразъёмных фитингов, рекомендованных производителем. Для морской среды используются материалы, стойкие к коррозии.
Подключение к системе охлаждающей воды. Если холодильник имеет водяное охлаждение конденсатора, подключается контур забортной воды. Трубопроводы выполняются из армированного морского шланга или нержавеющей стали. Согласно правилам РМРС, сварные швы трубопроводов охлаждающей воды испытываются гидравлическим давлением, превышающим рабочее в 1,5 раза, но не менее 0,35 МПа.
Электрическое подключение. Судовые холодильники питаются от бортовой сети. Подключение выполняется в соответствии с частью IX «Электрооборудование» Правил РМРС. Обязательно предусматривается заземление, защита от перегрузок и короткого замыкания. Для холодильников с постоянным током (24 В) критично соблюдение полярности — её нарушение ведёт к отказу компрессора.
Пусконаладка: проверка герметичности, вакуумирование и заправка
Пусконаладочные работы — это этап, на котором система проверяется на герметичность, удаляется влага и воздух, заправляется хладагент и настраиваются параметры работы.
Испытание на герметичность. Все элементы контура — трубопроводы, испаритель, конденсатор, запорная арматура — проверяются на утечки. Для этого используется азот или осушенный воздух под давлением. Правила РМРС предписывают проведение таких испытаний до заправки хладагентом.
Вакуумирование. После проверки герметичности система вакуумируется для удаления влаги и неконденсирующихся газов. Наличие влаги в контуре приводит к образованию кислот, засорению капиллярной трубки и выходу компрессора из строя.
Заправка хладагентом. Хладагент заправляется в соответствии с типом, указанным в паспорте оборудования (R134a, R404A, R290 и др.). Для приёма и слива хладагента должен применяться съёмный заправочный трубопровод с накидными гайками, внутренним диаметром не более 25 мм. Количество заправляемого хладагента строго контролируется — перезаправка так же опасна, как и недозаправка.
Настройка автоматики и испытания в действии. После заправки проверяется работа термостатов, реле давления, датчиков температуры. Согласно правилам РМРС, испытания в действии проводятся для определения безопасности работы оборудования, влияющего на безопасность плавания. Проверяются аварийные и предупредительные сигнализации, имитируются отказы для подтверждения срабатывания защит.
Типичные ошибки и как их избежать
Недостаточное крепление к судовым конструкциям. При качке незакреплённый холодильник может опрокинуться, повредить трубопроводы и создать угрозу для экипажа. Крепления должны быть рассчитаны на динамические нагрузки.
Неправильная полярность при подключении к сети постоянного тока. Это приводит к мгновенному выходу компрессора из строя. Перед подключением обязательно проверяется маркировка проводов.
Плохая вентиляция конденсатора. Если агрегат установлен в замкнутом пространстве без достаточного воздухообмена, конденсатор перегревается, давление в системе растёт, производительность падает, а компрессор работает с перегрузкой.
Отсутствие вакуумирования. Попытка заправить систему без удаления влаги и воздуха приводит к преждевременному отказу компрессора и засорению капиллярной трубки.
Игнорирование требований Регистра. Монтаж без освидетельствования РМРС может стать основанием для отказа в выдаче судовых документов. Все скрытые работы должны фиксироваться и предъявляться инспектору.
Профессиональный подход: услуги «ИНКАМ»
Компания «ИНКАМ» не только поставляет судовое камбузное оборудование — холодильные шкафы, морозильные камеры, льдогенераторы и витрины, — но и выполняет монтажные и пусконаладочные работы. Наши инженеры обеспечивают корректную установку, настройку и подготовку систем к эксплуатации с учётом всех нормативных требований.
Правильный монтаж и пусконаладка — это гарантия того, что холодильное оборудование прослужит весь срок службы без незапланированных простоев. Доверяйте эти работы профессионалам.
