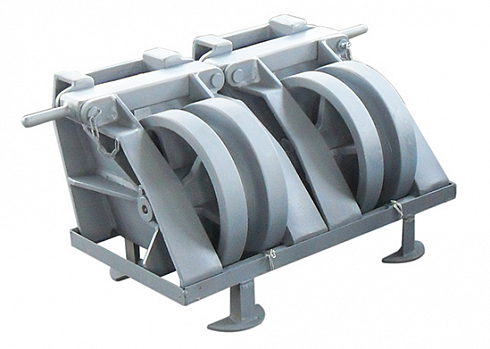

Ограничитель якорной цепи, GB 4443-1984

Ограничитель якорной цепи, GB 4443-1984

Технические характеристики

Номинальный диаметр якорной цепи (мм)	L	L1	L2	L3	L4	l1	l2	l3	l4	B	b1	b2	b3	b4	b5	b6	b7
70~73	765	400	365	700	635	130	414	45	100	850	400	100	376	180	12	135	99
76~78	825	435	390	730	670	140	442	48	105	900	425	110	399	190	13	140	105
81~84	895	475	420	780	710	160	475	50	110	970	454	120	426	200	14	150	112
87~90	965	515	450	840	750	180	507	55	125	1030	484	130	454	210	15	160	119
92~95	1025	550	475	880	790	200	535	58	130	1080	508	140	476	220	16	170	126
97~102	1105	595	510	940	835	220	572	60	135	1150	540	150	506	230	17	180	134
105~107	1165	630	535	990	870	240	600	63	140	1210	569	160	522	240	18	190	139
111~114	1245	675	570	1040	915	250	637	68	150	1270	598	170	560	250	19	200	147
117~122	1335	725	610	1100	965	270	679	70	155	1340	632	180	592	260	20	210	156
124~132	1445	785	660	1170	1030	280	730	75	165	1440	674	190	632	270	21	225	167

Номинальный диаметр якорной цепи (мм)	b8	D	d1	d2	d3	d4	h1	h2	h3	t1	t2	r1	r2	f1	f2	Вес (кг)
70~73	160	730	45	109	110	194	255	460	240	26	8	150	32	22	14	1053
76~78	170	780	48	116	117	208	270	490	260	27	8	165	35	22	14	1246
81~84	180	840	50	124	125	222	290	530	280	29	8	175	38	25	16	1559
87~90	190	900	55	132	133	236	320	570	320	31	10	190	40	25	16	1901
92~95	200	950	58	139	140	248	335	610	345	33	10	200	42	25	16	2251
97~102	215	1020	60	148	149	264	355	650	375	35	10	210	45	28	18	2556
105~107	225	1070	63	154	155	274	380	690	395	37	15	225	47	28	18	3113
111~114	235	1140	68	163	164	290	400	740	425	38	15	250	50	30	20	3696
117~122	250	1220	70	173	174	308	430	790	465	40	15	270	52	30	20	4415
124~132	270	1320	75	185	186	328	455	860	490	43	15	300	55	30	20	5443

* Не является офертой. Внешний вид товара может отличаться от фотографий на сайте.
