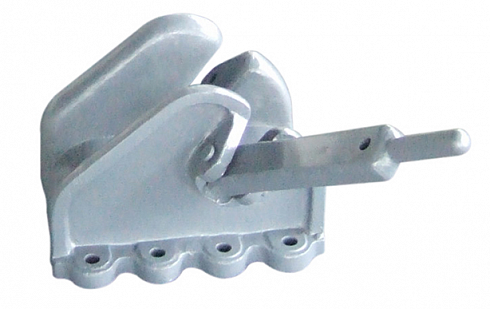

Ограничитель якорной цепи, JIS F 2002-1976

Ограничитель якорной цепи, JIS F 2002-1976

Технические характеристики

Номинальный диаметр якорной цепи (мм)	B и P	B1	B3	H	H1	H2	H3	L	b	b1	d	d1	h
19	195	112	38	190	107	85	62	270	29	36	14	42	32
22	215	129	40	216	121	100	72	310	32	39	16	42	37
25	240	147	43	241	136	112	82	345	36	43	18	42	43
28	265	163	46	270	153	125	92	385	39	47	20	49	48
32	305	186	52	305	174	145	104	435	44	53	23	56	54
36	340	208	58	342	194	162	118	490	48	57	26	63	61
40	370	230	64	378	215	180	130	540	53	63	29	63	68
44	405	252	70	412	235	200	142	590	57	67	31	70	75
48	440	273	77	450	259	218	155	640	62	73	34	77	82
52	470	294	83	491	282	235	170	695	67	78	37	70	88
56	495	315	90	522	299	255	182	745	71	82	39	77	95
60	530	336	96	564	327	275	195	795	76	89	42	84	102
64	565	357	101	600	346	290	208	850	80	94	45	90	109
68	590	377	107	635	367	310	220	900	85	100	48	90	116

Номинальный диаметр якорной цепи (мм)	l	l1	l2	l3	l4	l5	l6	l7	l8	r	r1	r2	r3	r4	r5
19	75	100	21	28	80	12	51	46	-	80	58	7	20	30	62
22	87	113	24	30	92	14	59	46	-	92	66	8	23	35	72
25	97	128	27	34	102	16	67	46	-	102	75	10	26	39	82
28	107	140	29	37	115	18	75	54	-	115	85	12	28	44	92
32	121	160	33	42	130	21	86	62	-	130	96	14	32	50	104
36	139	177	37	45	145	23	96	70	-	145	110	16	36	57	118
40	152	195	40	49	160	26	107	70	-	160	120	18	39	62	130
44	165	212	44	52	175	29	118	78	-	175	132	20	43	67	142
48	176	231	48	57	192	32	128	85	-	192	145	22	47	73	155
52	193	248	51	61	208	34	139	78	180	208	155	24	50	82	170
56	209	265	55	65	220	37	150	85	192	220	170	25	54	87	182
60	217	283	59	70	240	40	160	92	204	240	180	27	58	93	195
64	236	300	62	74	255	42	171	100	217	255	192	28	61	99	208
68	248	317	66	78	270	45	182	100	233	270	205	30	65	104	220

Номинальный диаметр якорной цепи (мм)	r7	r8	t	t1	t2	t3	Класс A		Класс B		Вес (кг)
Номинальный диаметр якорной цепи (мм)	r7	r8	t	t1	t2	t3	B2	r6	B2’	r6’	Вес (кг)
19	28	88	16	14	19	4	29	4	-	-	18
22	28	102	18	16	21	4	33	5	-	-	26
25	28	115	20	18	24	4	38	6	-	-	37
28	32	129	22	20	26	5	43	7	-	-	51
32	37	147	25	23	29	5	49	8	-	-	78
36	41	166	28	26	32	5	55	9	-	-	106
40	41	184	31	29	35	5	61	10	65	6	139
44	46	202	34	31	38	5	66	11	72	7	181
48	51	221	37	34	41	6	72	12	78	8	236
52	46	239	40	37	44	6	78	13	85	9	293
56	51	258	42	39	47	6	84	14	92	10	358
60	55	276	45	42	50	7	90	15	98	11	436
64	60	294	48	45	53	8	96	16	104	12	536
68	60	313	51	48	56	8	102	17	110	13	637

* Не является офертой. Внешний вид товара может отличаться от фотографий на сайте.
